Highlight-color: rgba(255, 255, 255, 0); margin: 0px; color: rgb(102, 102, 102); font-family: "microsoft yahei", 宋體, Arial; font-size: 14px;"> 一、產品簡介：

　　焓差實驗室滿足GB/T7725-1996標準要求，采用空氣焓差法測試空調器的制冷(熱)量，可對各種單、三相窗式、分體式及單元式空調器性能進行試驗。系統為半自動工況控制、自動判穩及記錄。




　　測試項目

　　1.穩定狀態額定制冷;

　　2.穩定狀態額定熱泵制熱,低溫?zé)岜弥茻?，超低溫?zé)岜弥茻?

　　3.電熱額定制熱;

　　4.并可為以下型式試驗提供環境條件：

　　5.*運行制冷，最小運行制冷;

　　6.熱泵*運行制熱，最小運行制熱;

　　7.凝露;

　　8.凝水;

　　9.凍結;

　　10. 除霜;


　　二、測試條件：

　　測試標準：國家標準 GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151，并參照日本JIS 8615標準

　　1. 被測空調器類型

　　窗式、分體式、柜式、抽濕機、移動空調、變頻空調、雙速或雙壓縮機。

　　2. 工況試驗允許負荷

　　*制冷量為10000W(3匹)空冷型房間空調器

　　3. 焓差測試范圍

　　3匹以下空冷型房間空調器

　　制冷量：1200~8800 W 制熱量：1200~9700 W

　　室內機風量：2~28 m3/min

　　4. 被測空調器供電電源(可遠程控制設置電壓、頻率，電源布線之間的壓降<2V)

　　1φ/3φ兼用的接線盒(內、外側),同時提供10A和1*插座各2個.

　　1φ:220V/50Hz、153~252V/50Hz、115V/60 Hz、220 V/60 Hz

　　3φ:380V/50Hz、220 V/60 Hz

　　6. 三相變頻電源3φ4W 30 KVA ，電源需帶遠程通訊接口(購買時電源廠家配備。)

　　7. 測試精度

　　與樣機比對≤±2%(目標值±1%)，重復性≤±1%，測試比對樣機由用戶提供

　　8. 試驗室工況條件

　　室內側 溫度10~50℃ 測量±0.1℃ 控制±0.2℃

　　濕度30~85% 測量±0.1℃(WB) 控制±0.2℃(WB)

　　室外側 溫度-15~55℃ 測量±0.1℃ 控制±0.2℃

　　濕度30~85% 測量±0.1℃(WB) 控制±0.2℃(WB)

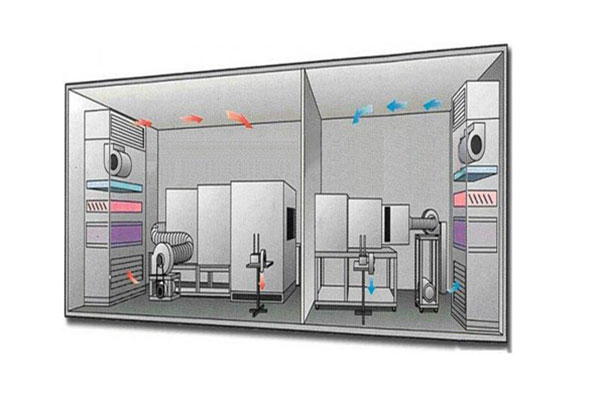

　　三、焓差實驗室的系統結構：

　　1、尺寸

　　外 形 尺寸 10000(W)×4500(D)×3500(H)

　　室內側尺寸 5500(W)×4300(D)×3300(H)

　　室外側尺寸 4500(W)×4300(D)×3300(H)

　　2、保溫、精飾

　　室 內 側 100mm t 硬質聚氨酯泡沫保溫

　　室 外 側 100mm t 硬質聚氨酯泡沫保溫

　　隔 墻 100mm t 硬質聚氨酯泡沫保溫

　　精 飾 內外0.6mm厚彩鋼板

　　地 板 100mm 硬質聚氨酯泡沫保溫，整體發泡2.5mmSUS316板

　　3、其他

　　門 1200×2000(h)×2( 旋轉式平門)

　　700×2000H×1 (旋轉式平門)

　　頂部泄壓門

　　試驗室窗尺寸： 400×500×4;

　　室內側照明 熒光燈40W 4組 (防爆)

　　室外側照明 熒光燈40W 3組 (防爆)

　　100W低溫?zé)簟? (防爆)

　　備用插座 220V (1*)～2套

　　配管孔 被測機用穿管孔 110Ф×2(隔墻貫通)

　　4、中隔墻開孔

　　1000(W)*800(H)

　　5、溫濕度測定裝置 2臺

　　型 式 自動給水型干濕球方式

　　送 風 機 150W 1Φ 220V 50HZ多葉片風機(防爆風機)

　　6、試驗室外圍保溫結構

　　試驗室外圍保溫結構作用是在空間上進行分隔，將焓差試驗室分成室內側環境室、室外側環境室相對獨立的空間，從而確保試驗室在室內側和室外側房間，能夠分別建立起符合測試要求并相對穩定的人工模擬環境，不受外圍空間的干擾。隔阻試驗室內部空間與外部環境之間以及室內側與室外側之間的熱傳遞，減少冷熱量的損失，降低調節環境溫度的能耗，要具有明顯的保溫節能效果。

　　7、空氣處理機組

　　空氣再調節處理系統主要由空調柜體、風機、加熱器、加濕器、制冷系統等組成。其作用是對焓差試驗室的室內的空氣狀態進行調節，達到測試時所需的工況條件。

　　8、溫濕度采樣系統

　　溫濕度采樣系統主要包括:溫度采樣器、鉑電阻、取樣風機、溫度變送器、

　　溫度控制儀表及計算機測量系統等。其作用是采集室內干、濕球溫度，室外干、

　　濕球溫度，出風干、濕球溫度，是焓差法測試基本參量。

　　9、空氣流量測量裝置

　　風量測量裝置由進風室、噴嘴、排風室、排風機、壓力變送器、變頻器、靜

　　壓控制儀表、連接軟管及計算機測量系統等組成。其作用是測量被試機組的空氣流量，同樣是焓差法測試的基本參量。


　　四、系統控制系統：

　　測控系統為用戶提供一個方便的測量控制操作平臺，它由各種測控儀表、變送器、計算機、開關、指示燈等組成。主要作用是焓差試驗室運轉控制中心，確保試驗室正常運轉。


　　五、測量數據采集系統：

　　測量數據采集系統是采集焓差法測試基本參量的系統，將各種傳感器的電參量、轉換成數字量，主要包含：功率計、壓力變送器、溫度傳感器等。

　　焓差試驗室制冷系統的制冷負荷設計

　　焓差試驗室的制冷系統采用水盤管式變風量空調系統，由水冷冷水機組進行制冷，水為載冷劑，對變風量空氣處理機組進行熱濕處理，最終實現制冷系統與變風量空氣處理系統的有機結合、協調控制和穩定運行。通過這種方式設計可以滿足焓差試驗室大冷量供冷和便于溫度調節，水冷冷水機組具有冷量調節功能，水管路系統可以通過調動閥門進行再次調節，從而達到控制準確的目的。避免了采用直接蒸發制冷的負荷調節不便，制冷能力限制的等缺點，同時簡化了系統控制。
