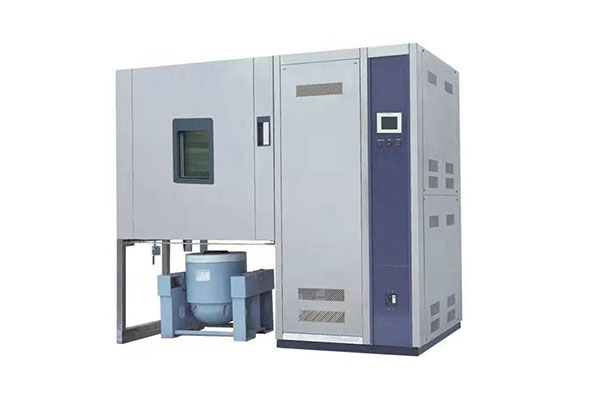

溫濕振三綜合試驗機

咨詢熱線：18322499311

產品主要優勢：

1. 產品環保與節能技術優勢
   利用多路、環保節能（低噪音）的機械壓縮制冷系統。
   該設備所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品；根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。
2.自主開發的多路、多級節流系統（制冷系統）
   本設備的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。
3.應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。
   運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室（實驗區域）的每個空間，達到溫度的均勻性；為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。
4.實現遠程可視化控制。
該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制；同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。
5.合理的結構設計

設備主要功能：

使用三綜合試驗箱設備的主要目的是提供型號配套產品需要的多項實驗室模擬環境條件，提供溫度范圍在 -70℃～150℃，濕度20～98%，的交變的溫度濕度環境），以及需要正弦振動、隨機振動、正弦+隨機、隨機+隨機、沖擊等力學環境，三個環境相互組合形成實驗室模擬的綜合環境，開展批產產品的例行試驗、應力篩選試驗、新研產品的摸底試驗、定型（鑒定）產品的試驗可靠性試驗，為產品的可靠性提供數據和保障。要求該設備的功能：
a)     提供高溫、低溫、濕熱、振動單獨或相互組合的環境條件：
b)     具備高溫、低溫、濕熱、振動定值及程序設置的功能；
c)   應具有低溫除濕功能，提供干風吹掃能力，進行滿足GJB150.24A中局部要求的溫溫-濕熱-振動組合或循環交變的試驗能力；
d)   箱內風道結構應*限度的形成均勻風流場，使試件表面的受的溫度濕度均勻，滿足GJB150A規定的氣候箱環境試驗的箱內風速要求；
e)   具備穩定的控制變溫速率的能力。
f)   能夠對溫度、濕度、振動運行時間、故障信息等參數的記錄及回溯檢查、顯示故障并提示故障排除方法步驟。
g)   應具有多通道溫度傳感器、振動傳感器的布控及顯示功能，并能分別記錄及信息的輸出功能；
三綜合設備總成后，各系統應具有數據通訊接口（串口及網口），能與實驗室數據網連接，實施遠程監控。

溫濕度振動綜合試驗機性能指標及各系統組成

試樣限制			本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存
容積、重量和尺寸
產品型號			GC-SZH-2156G
試驗箱容積			三綜合試驗箱容積2.156m³
內箱有效尺寸			1400×1100×1500（mm） W×H×D （備注：振動臺面尺寸1000×1000mm）
外形空間			（mm） W×H×D (含升降架)
重量			6800㎏
工作噪音			≤75db在機臺正前方離機臺1米并離地面1.2米處測量
功率、電流和供電電源
*功率			約95KW
*電流			約213A
供電條件和電源			AC380V三相四線 +保護接地；電壓允許波動范圍±10%V；頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制,本設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；
性能指標
溫濕度試驗箱性能參數
溫濕度范圍	溫度范圍：-70～150℃ 濕度范圍：20～98%RH（如圖）
控制精度	溫度分辨率：0.01℃ 溫度偏差： ±2℃；溫度均勻度：≤3.0℃ 溫度波動度：±0.5℃
濕度控制精度	濕度分辨率：0.1%RH 濕度偏差：＞ 75%RH時±3.0%RH；≤75%RH時±5.0%RH 濕度均勻度：≤3%RH 濕度波動度：± 2%RH
升溫速率	-40℃～+80℃≧15℃/min 線性10℃/min
降溫速率	+80℃～-40℃≧15℃/min 線性10℃/min
注：1.以上性能參數冷卻水溫在25℃，無試樣條件下測的數值;
執行標準及試驗滿足條件		1. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法試驗A：低溫 2. GB/T 2423.2-2008 電工電子產品環境試驗第2部分：試驗方法試驗B：高溫 3. GJB150.3A－2009 高溫試驗方法 4. GJB150.4A－2009 低溫試驗方法 5. GB2423.22-2008電工電子產品環境試驗第2部分試驗方法試驗Nb：規定溫度變化速率的溫度變化 6. GBT 2424.5-2006 電工電子產品環境試驗溫度試驗箱性能確認 7.GB/T 10589-2008 低溫試驗箱技術條件 8.GB/T2423.3-2008(IEC68-2-3) 試驗Ca:恒定濕熱試驗方法 9.GJB150.9A-2009 濕熱試驗方法 10.G/BT 2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法 11.GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備 12.GB/T10586-2006濕熱試驗箱技術條件 13. GBT 2424.6-2006 電工電子產品環境試驗溫度濕度試驗箱性能確認 14. GBT 2424.7-2006 電工電子產品環境試驗試驗A和B(帶負載)溫度試驗箱的測量 15. GB-T2423.35-2005低溫正弦振動試驗方法 16. GB-T2423.36-2005高溫正弦振動試驗 17. GBT5170.13-2005振動（正弦）機械振動試驗設備檢驗方法 18. GBT2423.34-2005 電工電子產品環境試驗第2部分試驗方法試驗ZAD溫度濕度組-合循環試驗
結構特征
機臺結構		溫濕度箱內箱材質：SUS304#不銹鋼 2.0mm厚溫濕度箱外箱材質：冷軋鋼板1.5mm厚烤漆處理,烤漆顏色為灰白色惑根據客戶色板溫濕度箱保溫材質：聚氨酯發泡膠+玻璃纖維棉 100mm厚控制箱和測試箱為整體式，前后結構溫濕度箱與振動試驗箱為上下結構振動臺面位于試驗箱內振動試驗機和溫濕度試驗機為組合式，可拆卸、可單獨使用
空氣調節通道		內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的
試驗箱門布置		a) 共分為4個箱體，可獨立使用，可以合并使用。 b) 1號箱體在最左側，右側為活動門，正面為雙開門，底部共有三塊門分別配合振動臺垂直臺和水平臺，還有一塊盲板單獨使用，共計6扇門板。 c) 2號箱體在1號箱體右側，2號箱體左右側都為活動門可拆卸，正面為雙開門，底部共有三塊門分別配合振動臺垂直臺和水平臺，還有一塊盲板單獨使用，共計7扇門板。 d) 3號箱體在2號箱體右側，3號箱體左右側都為活動門可拆卸，正面為雙開門，底部共有三塊門分別配合振動臺垂直臺和水平臺，還有一塊盲板單獨使用，共計7扇門板。 e) 4號箱體在最右側，左側門為活動門，正面為雙開門，底部共有三塊門分別配合振動臺垂直臺和水平臺，還有一塊盲板單獨使用，共計6扇門板。 f) 雙開鉸鏈門，鉸鏈應堅固耐用，長時間使用不易引起下墜鉸鏈在試驗箱體左右兩個側，正面箱門從中間向兩邊開啟，左右門可打開， g) 門框兩道硅橡膠密封條及電熱（自動調節）防結露裝置； h) 試驗箱大門上設有觀察窗尺寸600×800mm（寬×高）、防結霜、防凝露中空玻璃觀測窗； i) 門上有照明燈。
觀察窗		1、3個觀察窗：在門上設有2個（含側面單門），尺寸W600*H800mm的導電膜防爆防霧鋼化玻璃觀察窗；同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定制
引線測試孔		每個箱預留測試孔ø150mm4，ø50mm2； (配孔蓋及孔塞)
防爆燈		在箱體頂部共有6個防爆燈，防爆燈耐高低溫濕熱環境，保證箱體亮度可時時觀察箱內產品情況箱內照明總功率不小于800W。
冷凝出水孔		具有工作室冷凝水和機組凝結水的引出孔，以便于冷凝水的流出；
氣壓平衡裝置		試驗箱應設氣壓平衡裝置，用于平衡振動造成的室內氣壓波動
活動底板		試驗箱底板制作成活動可拆卸結構，設備共配置3套活動底板，其中一套配合水平振動臺面使用，一套配合垂直太面使用，還有一套為盲孔板，用于設備單獨使用
控制面板		韓國進口TEMI2700型液晶觸摸式可編程控制器、急停按鈕開關、可調超溫保護器、照明燈開關、總電源開關、RS-232通訊接口
機械室		制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口
配電盤		總電源斷路器、控制器、配電板、散熱風機、超溫保護器配電盤
電氣控制柜		每個箱子配置單獨的控制器，聯動控制時，可自定義主從控制；電氣控制柜為一體式，可根據實驗需求在特定范圍內移動。
電控系統
控制器		進口控制器,分別控制溫度及濕度韓國SAMWON，液晶顯示觸摸屏控制器TEMI2700
配電盤		合理科學整齊的電器配電盤
加熱系統		采用鎳洛合金加熱管P.I.D控制加熱從而達到溫度平衡采用裸露的螺旋鎳鉻加熱絲和絕緣陶瓷支架制作加熱器，表面負荷小，具有控溫靈敏、溫度滯后小的特點。加熱器控制方式：PID+PWM+ SSR，固態繼電器進行無觸點過零觸發驅動加熱器工作，無接觸火花和噪音，使用壽命長。
加濕除濕系統		a采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度 b 設備預留干燥空氣吹掃入口，客戶自己連接干燥空氣除濕 c進口鎳鉻合金電加熱器,鍋爐加濕方式.
畫面顯示功能		溫濕度設定(SV)實際(PV)值直接顯示可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示程序編輯以及圖形曲線顯示具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間定點或程序動作狀態顯示語言轉換可以切換中文/英文 7寸真彩顯示屏幕
程序容量及控制功能		可使用的程序量:*120組,1個程序可由1~99段次組合而成；可使用的記憶容量: 1200段，可重復執行命令:每一個命令可達999次；程序斜率設定可由時間軸來設定；程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能具2組時間信號輸出控制(可控制待測物ON/OFF動作)；具有9組PID參數設定；程序執行中具有跳文件,保持功能；具有斷電程序記憶,復電后自動啟動并接續執行程序功能；數據采集,導出,查看圖形功能；PID自動演算和FUZZY控制功能；屏幕可作背光調整,可設定背光時間；屏幕顯示保護功能可做定時或手動關閉設定；程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能；具有預約啟動及關機功能；具有日期,時間調整功能；按鍵及畫面鎖定(LOCK)功能；待機看圖功能及異常處理圖片說明功能
遠程控制功能		PC通訊功能（從PC啟動網絡瀏覽器訪問裝置、登錄裝置）；設定IP地址試驗溫度控制功能；外加電壓電源控制設定；追溯（核對時間、設定發送追溯數據）； PC應用程序； Web功能；幫助（各項功能（含子項）的使用方法、控制功能的使用維護說明）。
RS-232 通訊接口		可顯示曲線,數據采集，自動記錄設備溫濕度，并能生成電子文檔；可做為監控及遙控系統，箱體配置3個通道時序接口（電流不小于*）；
設定方式		中/英文接口、觸摸式輸入
運行方式		程序方式 / 定值方式
設定范圍		*溫度范圍上下限5℃
顯示分辨率		溫度：0.01℃；時間：0.1min;
斷電記憶功能		可設定斷電恢復模式為：熱起/冷起/停止
溫度輸入		鉑電阻
濕度測量體		進口電子濕度傳感器，精密測量實時相對濕度并向控制器反饋當前濕度值
控制方式		抗積分飽和PID BTC平衡調溫控制方式(溫度試驗設備) BTHC平衡調溫調濕控制方式(溫濕度試驗設備)
樣品溫度測量		鎧裝鉑電阻 6支移動鉑電阻及相應的安裝支架、傳輸線纜、與無紙記錄儀鏈接，用于顯示樣品周圍溫度
存儲功能		標準配置2G SD卡記錄試驗數據曲線，可上傳及下載數據，可擴充存儲量
軟件使用環境		IBM PC兼容機，PⅡ以上CPU，128M以上內存，簡體中文Windows2000或簡體中文 WindowsXP操作系統
制冷系統
制冷方式		為了保證試驗室降溫速率和*溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現
制冷壓縮機		采用歐洲進口低溫壓縮機，引進德國先進的制冷系統圖。
